Герметичные линейные обжимные фитинги обеспечивают длительную работу и исключительную надежность в сложных условиях эксплуатации. Эти обжимные фитинги имеют легкую, низкопрофильную конструкцию для применений, где критически важны экономия места и защита окружающей среды.

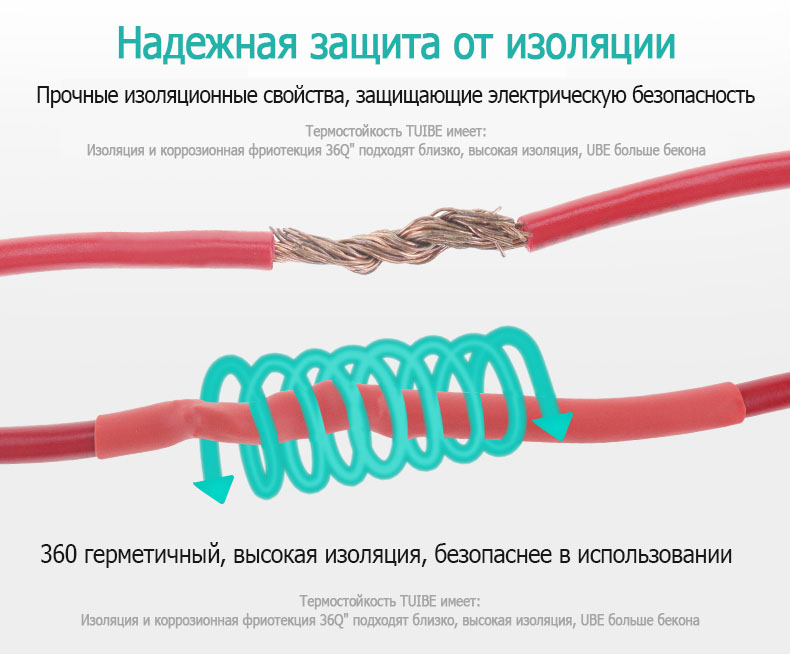

Герметичные линейные обжимные фитинги обеспечивают длительную работу и исключительную надежность в сложных условиях эксплуатации. Эти обжимные фитинги имеют легкую, низкопрофильную конструкцию для применений, где критически важны экономия места и защита окружающей среды. Герметичные линейные обжимные фитинги состоят из обжимной гильзы с медным покрытием, плавкой вставки и термоусадочной прозрачной уплотнительной гильзы. Изоляционные втулки обеспечивают электрические соединения с защитой окружающей среды от попадания жидкостей, таких как гидравлические масла, авиационное топливо и смазочные материалы, и возникающей вследствие этого химической и гальванической коррозии. Термоусадочная трубка также обеспечивает снятие напряжений в местах соединений и подходит для самолетов, аэрокосмических транспортных средств и аналогичных применений, которые выдерживают ураганные ветры и условия высокой влажности.
Компактный и легкий дизайн
Простая одноэтапная установка
Анти-погружение
Экологичная герметизация для предотвращения проникновения жидкости и коррозии.
Подходит для суровых условий
TABLE I- DIMIENSIONS
Part Name |
I.D | Crimp Splicer | ||||||
ØA | ØB | C | D | E max |
Color | Wet
Lbs/Mpc max |
||
D-436-036 | 2.16(0.85) 0.64(0.025) |
1.27(0.050) 1.14(0.045) |
2.03(0.080) 1.91(0.075) |
12.95(0.510) 12.45(0.490) |
6.22(0.245) 5.72(0.225) |
0.38 (0.015) |
Red | 1.02 |
D-436-037 | 2.79(0.110) 0.64(0.025) |
1.75(0.069) 1.63(0.064) |
2.70(0.106) 2.57(0.101) |
14.86(0.585) 14.35(0.565) |
7.11(0.280) 6.60(0.260) |
0.51 (0.020) |
Blue | 1.61 |
D-436-038 | 4.32(0.170) 0.64(0.025) |
2.60(0.102) 2.46(0.097) |
3.89(0.153) 3.73(0.147) |
14.86(0.585) 14.35(0.565) |
7.11(0.280) 6.60(0.260) |
1.27 (0.050) |
Yellow | 2.72 |
I.D: a- As received ; b- After unrestricted recovery thru meltable insert.
TABLE II- RECOMMENDED WIRE RANGE BASED ON CONDUCTOR CMA (mm') (REFERENCE)
PART NUMBER | MIL SPEC EQIVALENT SIZE |
SINGLE WIRE | MULTIPLE WIRE RANGE CMA (mm2) |
MULTIPLE WIRE TOTAL OD (OD1+OD2) MAX |
D-436-036 | M81824/1-1 | 26-24-22-20 | 304- 1510 (0.15 - 0.75) | 0.085 (2.16) |
D-436-037 | M81824/1-2 | 20-18-16 | 1058 -2680 (0.53-1.34) | 0.110 (2.79) |
D-436-038 | M81824/1-3 | 16-14-12 | 2375 - 6755 (1.19- 3.37) | 0.170 (4.32) |
